隨著電氣火災監控系統的廣泛應用，不國度相關部門應盡快出臺電氣火災監控系統應用細則，使得具有可操作性，實用性，使電氣火災監控系統發揮它的作用。為保護人民生命財產安全做出應有貢獻。在已經安裝電氣火災監控系統的場所。

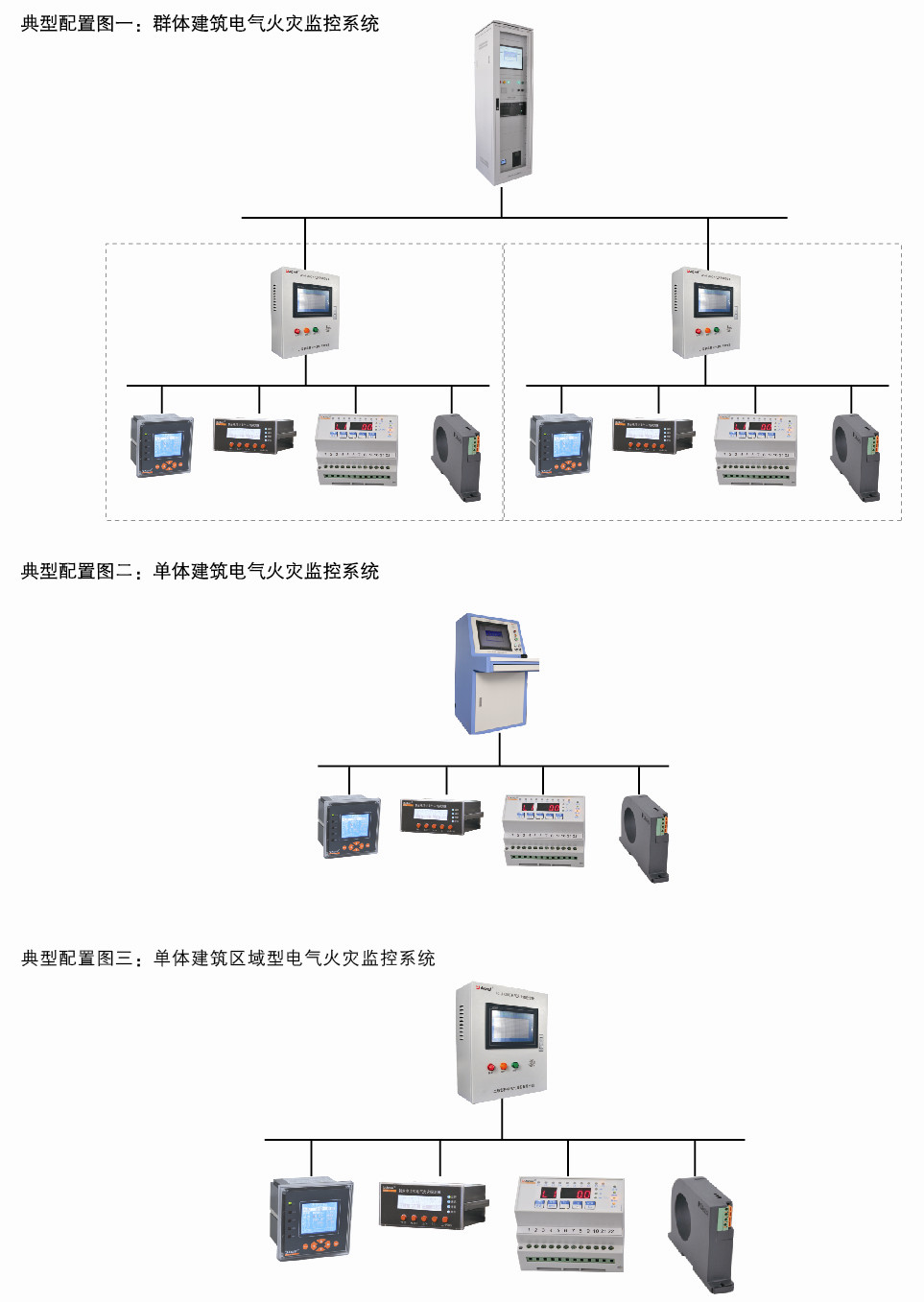

下圖是三種監控系統的配置圖
注意事項有以下幾點：
1，改造工程一般應將電氣火災監控探測器/電氣火災監控探測器置于塑殼斷路器下端出線處，當安裝不便時，可考慮安裝于塑殼斷路器的入線端。
2，電氣火災監控系統的漏電互感器安裝于配電柜（箱）內，要在斷電情況下施工，注意施工安全。并注意強弱電分開走線，特別注意防止接錯線或搭線。一般通信總線為兩線制，分清線路。避免強電串入電氣火災監控系統的總線制四芯線中，燒毀電氣火災監控系統。
3，電氣火災監控系統在安裝完成后必須的檢驗項目：按動電氣火災監控探測器的“自檢”試驗按鈕，試驗是否脫扣動作。此項測試應逐一進行，用試驗按鈕連續試驗3次，應正確動作，消防中心漏電報警系統主機應顯示當前狀態、地址并自動記錄；帶額定負荷電流分合5次，均可靠動作，不應有誤報警現象；手動對各配電箱進行遠程斷電測試，應正確無誤。
4，電氣火災監控系統使用的管理制度：每月需在通電狀態下，可以暫時允許斷電的情況下，按動試驗按鈕，檢查電氣火災監控探測器動作是否可靠。雷擊或消防聯動斷電原因使電氣火災監控探測器動作后，應作檢查。電氣火災監控探測器動作后，經檢查未發現事故原因時，允許試送電一次，如果再次動作，應查明原因找出故障，不得連續強行送電。嚴禁跨接、短接使用斷電裝置后，使用電氣火災監控探測器。
5，接線時，應按電氣火災監控探測器標明的電源進線端和出線端，正確接線，不得反接。
6，安裝時，必須嚴格區分N線和PE線，3P四線式或4P四線式的N線應通過電氣火災監控系統的漏電互感探測器。通過電氣火災監控系統的漏電互感器的N線，不得作為PE線，不得重復接地或接設備外露可接近導體。PE線不得接入電氣火災監控保護裝置。
7，電氣火災監控系統納入配電系統施工單位施工時，雙方應充分溝通，協調有關安裝方式、尺寸和電氣技術參數。新工程使用電電氣火災監控系統時，在配電柜（箱）訂貨時，應向廠家索取產品外形尺寸、開孔尺寸，以便于計算安裝位置。
8，施工單位應配備移動式（手持便攜式）電氣火災監控檢測儀，并在調試時先進行配電系統電氣火災監控的檢測，及時排除電氣火災監控異常情況，并作詳細記錄。
9，電氣火災監控系統總線制兩芯線以并聯方式，將所有電氣火災監控探測器連接起來，總線引到控制中心。總線協議為公司自主研發的H-BUS總線。具備通信距離長，信號傳輸穩定的特點。
10，在消防控制中心，操作漏電報警系統主機，應能對任意的故障監測點進行操作控制，當按下“試驗”按鈕時，終端控制臺（漏電報警系統主機）應能自動接收顯示故障狀態、地址碼，同時記錄當前狀態并可查詢。
